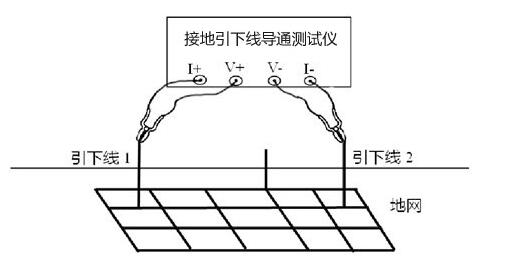

1、按图三接线方法接线。
图 四端子接线图
接地引下线导通测试仪附带两根测试线，一根红色50米的线在线盘上，在大的叉子接在红色接线柱I+，小的叉子接在红色接线柱U+，一根黑色5米的线上大的叉子接在黑色接线柱I-，小的叉子接在黑色接线柱U-。
2、先找出与地网联接合格的引下线作为基准点。
3、使用仪器自配的两根测量线，一端插入仪器接线座，带有测试钳的一端夹到基准点和被测点（其中黑色测试线夹在基准点，红色测试线夹在各个被测试点上）。
4、为了使测出数据的正确性，请尽量处理好被测点的接触面的干净。
5、接线检查确认无误后，接入220V交流电，合上电源开关，接地引下线导通测试仪进入开机状态。按“测量”键后即开始测试，屏幕中间的显示区显示测量的电阻值即为导通电阻值，单位为mΩ。
测试结果是否正常请参考下表：
|
导通电阻值
|
150mΩ
|
500mΩ
|
1Ω
|
|
状态
|
良好
|
异常
|
严重异常
|
6、弹起“测量” 键，设备测试结束，关掉电源，将测试线夹收好，放入附件包内。
